Введение

Команда

Проект разрабатывается командой из 5 человек с распределением ролей:

Задание

Партнёр предлагает разработать мобильное приложение или сайт, которые обеспечивают полный цикл заказа и строительства объектов индивидуального жилищного строительства (ИЖС).

Сервис должен поддерживать весь путь заказчика — от выбора проекта до завершения строительства и подписания финальных документов.

Целевая аудитория

• Люди, которые хотят заказать строительство объекта ИЖС.
• Пользователи, которым нужен единый цифровой инструмент для выбора проекта, согласования документов, наблюдения за ходом стройки и завершения всех формальных процедур.

Основные задачи на хакатоне

Команда должна реализовать пользовательский путь, описанный в брифе.

1. Выбор проекта.

   Пользователь заходит в систему, выбирает проект и отправляет запрос на его строительство.

2. Согласование документации.

   Пользователь проходит этап согласования документов через систему.

3. Этап строительства.

   • Отображение видеопотока со стройки.
   • Общение в чате со специалистом.

4. Завершение строительства.

   Подписание всех оставшихся документов после окончания строительства.

Ожидаемый результат

По итогам выполнения кейса участники должны представить:

1. Мобильное приложение или сайт, которые реализуют описанный путь пользователя: выбор проекта → согласование документации → просмотр видеопотока и чат → подписание документов.
2. Прототип, демонстрацию или рабочую версию, в которой этот путь можно воспроизвести.

Участники должны учитывать все этапы, указанные в брифе.

Рекомендации для участников

1. Внимательно придерживайтесь четырёх этапов пользовательского пути, указанного партнёром.
2. Используйте аналог как пример структуры и визуального решения.
3. Сосредоточьтесь на том, чтобы все этапы были последовательно связаны между собой.
4. Обеспечьте возможность продемонстрировать путь пользователя от начала до конца.
5. Не выходите за рамки брифа — реализуйте только то, что прямо указано партнёром.

Финальные артефакты

1. Прототип мобильного приложения или сайта: отражает весь путь — выбор проекта → согласование документов → стройка (видео + чат) → подписание документов.
2. Демонстрация пользовательского сценария: видео или презентация с проходом всех этапов.
3. Краткое описание решения: как реализованы четыре шага из брифа.
4. Набор экранов/макетов: все ключевые этапы пользовательского пути.

Глоссарий

Определения ключевых терминов, используемых в проекте:

Сценарий использования: Общая

Сценарий использования: Пользователь

Сценарий использования: Шаблон проекта

Сценарий использования: Заявка

Сценарий использования: Заказ

бла бла бла

Архитектура

Общая архитектура

Система построена по трехуровневой клиент-серверной архитектуре, развёрнутой в Kubernetes-кластере.

Компоненты системы

Безопасность

1. Общий подход

Все компоненты взаимодействуют по защищённым каналам связи с использованием HTTPS. Аутентификация и авторизация централизованы через сервис Keycloak.

2. Защита передаваемых данных

• HTTPS повсеместно: Все коммуникации между компонентами шифруются с использованием TLS.
• Сертификаты: В Kubernetes-кластере настроена автоматическая выдача и обновление SSL-сертификатов (через Cert-Manager с Let's Encrypt).
• JWT-токены: Все API-запросы содержат подписанные JWT-токены в заголовке

3. Сервис аутентификации и авторизации (Keycloak)

• Realm: Создан отдельный realm hackathon для изоляции окружения.
• Клиенты:
  • hackathon-cli — клиент для веб-приложения (публичный).
  • hackathon-backend — клиент для серверного приложения (конфиденциальный).

4. Ролевая модель (RBAC)

Роли в Keycloak:

• hackathon.user — базовая роль для клиентов
• hackathon.manager — роль для менеджеров строительной компании

Применение ролей:

• Роли добавляются пользователям в Keycloak администратором
• JWT токен содержит список ролей пользователя
• Backend валидирует наличие необходимых ролей для доступа к эндпоинтам
• Frontend динамически изменяет интерфейс в зависимости от ролей пользователя

Пример JWT токена:

{
  "exp": 1768154817,
  "iat": 1768154517,
  "jti": "onrtro:1214304c-9d88-4ce5-94d7-7ac3264c0e4f",
  "iss": "https://auth.mos-hack.ru/realms/hackathon",
  "aud": "account",
  "sub": "9b632fd5-6631-492e-b691-cbcc38abdb47",
  "typ": "Bearer",
  "azp": "hackathon-cli",
  "sid": "5ae40795-19fb-4f71-af99-e43694838d4d",
  "acr": "1",
  "allowed-origins": [
    "*"
  ],
  "realm_access": {
    "roles": [
      "offline_access",
      "hackathon.user",
      "uma_authorization",
      "default-roles-hackathon"
    ]
  },
  "resource_access": {
    "account": {
      "roles": [
        "manage-account",
        "manage-account-links",
        "view-profile"
      ]
    }
  },
  "scope": "email profile",
  "email_verified": true,
  "roles": [
    "ROLE_offline_access",
    "ROLE_uma_authorization",
    "ROLE_hackathon.user",
    "ROLE_default-roles-hackathon",
    "ROLE_manage-account",
    "ROLE_view-profile",
    "ROLE_manage-account-links"
  ],
  "name": "user user",
  "preferred_username": "user",
  "given_name": "user",
  "family_name": "user",
  "email": "user@mail.com"
}

Инфраструктура

1.1. Обзор инфраструктуры

Система развернута в собственноручно управляемом Kubernetes-кластере на виртуальных серверах облачного провайдера Beget.com. Архитектура построена на принципах GitOps с использованием Argo CD для автоматического развертывания.

1.2. Компоненты инфраструктуры

Вычислительные ресурсы:

Сервисы инфраструктуры:

Мониторинг и логирование:

2.1. GitOps-архитектура

Развертывание построено на принципах GitOps с использованием Argo CD в качестве оператора доставки. Инфраструктурный репозиторий в GitLab является "источником истины".

2.2. Процесс непрерывного развертывания

Этапы CI/CD pipeline:

1. Разработка → Push кода в GitHub репозиторий

2. CI Pipeline (GitHub Actions):
   • Сборка приложения
   • Запуск тестов
   • Сборка Docker-образа
   • Пуш образа в GitHub Container Registry
   • Автоматическое обновление тега образа в GitLab репозитории
3. CD Pipeline (Argo CD):
   • Обнаружение изменений в GitLab репозитории
   • Синхронизация состояния кластера с манифестами
   • Развертывание нового образа в Kubernetes
   • Health-чеки и автоматический rollback при неудаче

2.3. Переменные окружения и секреты

• GitHub Actions Secrets: Токены для доступа к GitLab и GHCR
• Kubernetes Secrets: Хранятся в зашифрованном виде в кластере
• ConfigMaps: Конфигурации приложений, управляемые через Git

Инфраструктура: Мониторинг

3.1. Архитектура мониторинга

Система мониторинга построена на стеке Prometheus + Grafana с кастомными дашбордами для наблюдения за состоянием приложения и инфраструктуры.

3.2. Компоненты мониторинга

3.2.1. Сбор метрик:

• Prometheus: Основной сервер сбора метрик
• Micrometer: Интеграция с Spring Boot приложением
• Kubernetes Metrics API: Метрики кластера и нод

3.2.2. Конфигурация мониторинга бэкенда:

• Включена зависимость: io.micrometer:micrometer-registry-prometheus
• Endpoint: /actuator/prometheus доступен только изнутри кластера

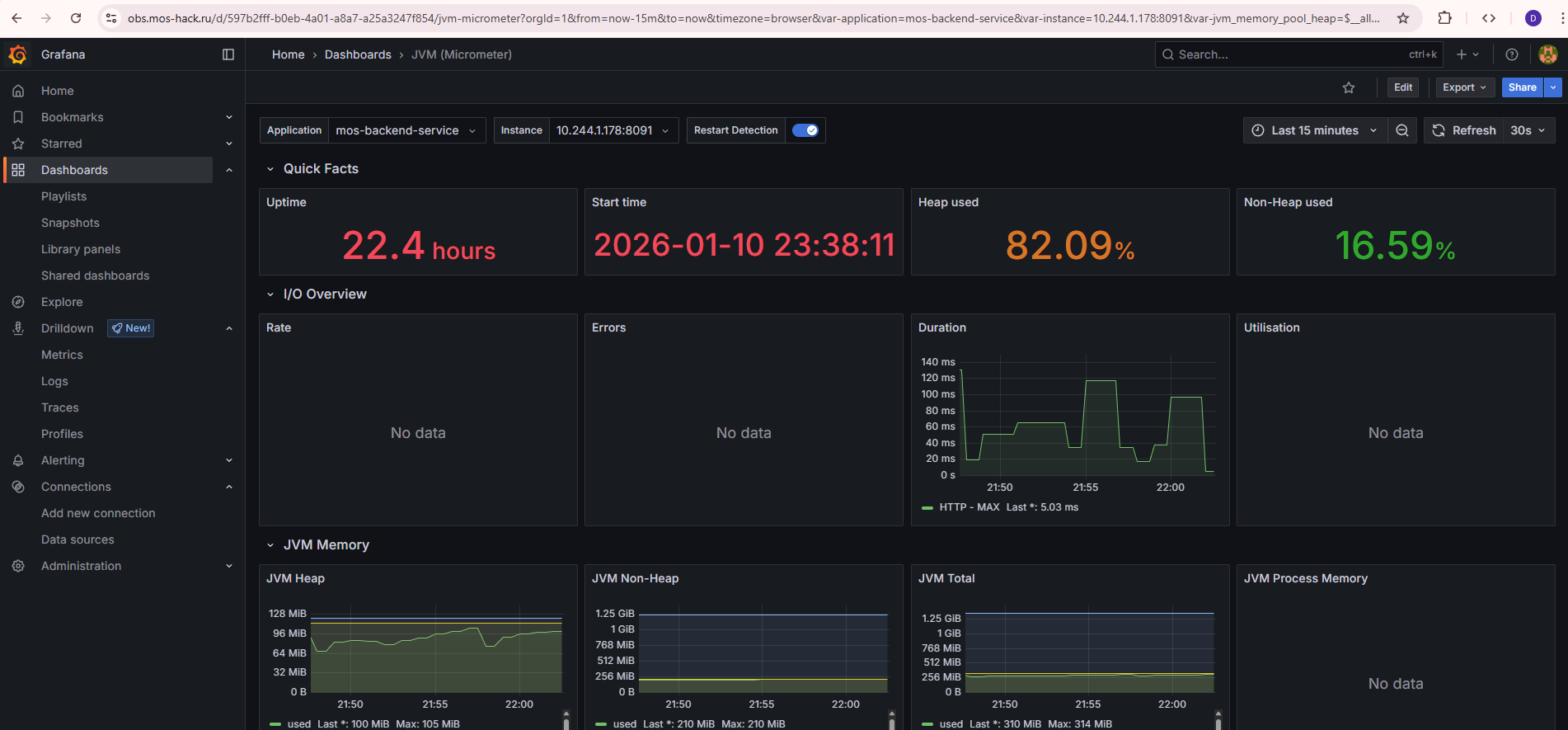

3.3. Дашборды Grafana

3.3.1. Импортированные дашборды:

• ID 4701: JVM (Micrometer)" для мониторинга Spring Boot приложения
• ID 3119 : Дашборд для мониторинга кластера

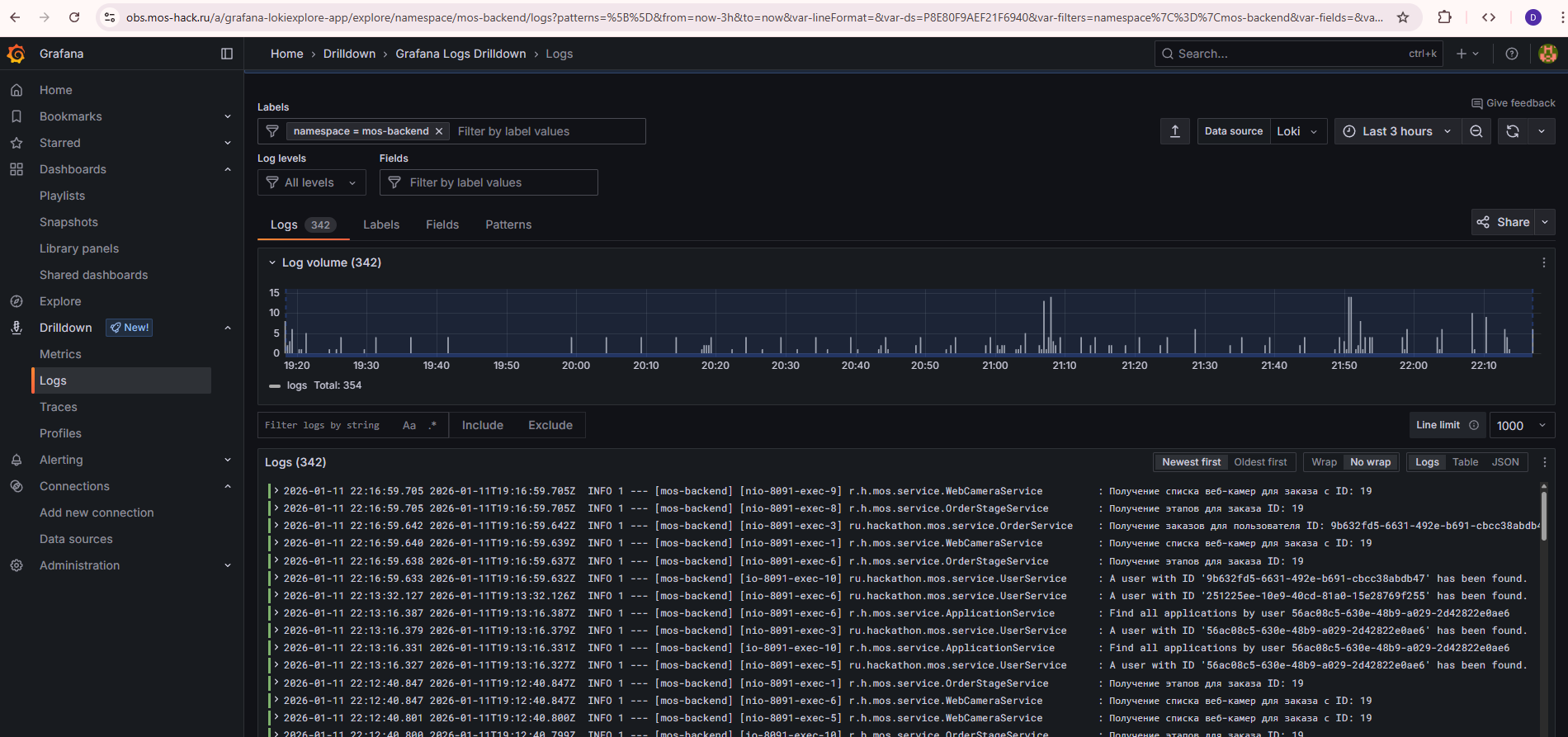

Инфраструктура: Логирование

4.1. Архитектура сбора логов

Централизованная система логирования на базе стека Loki + Grafana + Alloy. Логи собираются со всех компонентов системы и доступны для поиска и анализа.

4.2. Компоненты системы логирования

4.2.1. Alloy (агент сбора):

1. Собирает логи контейнеров
2. Отправляет логи в Loki в сжатом виде

4.2.2. Loki (хранилище логов):

1. Горизонтально масштабируемое хранилище
2. Хранение логов: 7 дней

4.2.3. Grafana (визуализация):

Loki datasource для поиска и анализа логов

Фронтенд

Описание

Сервис, реализующий клиентский слой

Репозиторий

https://github.com/Dan9191/react-hackathon-demo

Образ

Последний образ доступен на странице https://github.com/Dan9191/react-hackathon-demo/pkgs/container/react-hackathon-demo

Стэк

Требуется Node js 22.

Установка зависимостей

npm install

Запуск

npm run dev

Конфигурация

Настройки в public/auth-config.json:

Настройки в public/config.json:

Ресурсы kubernetes

Argo cd

apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: mos-frontend
  namespace: argocd
spec:
  project: default
  source:
    repoURL: **********
    targetRevision: main
    path: apps/mos/frontend
  destination:
    server: https://kubernetes.default.svc
    namespace: mos-frontend
  syncPolicy:
    automated:
      prune: true
      selfHeal: true
    syncOptions:
      - CreateNamespace=true

ConfigMap

apiVersion: v1
kind: ConfigMap
metadata:
  name: mos-config
  namespace: mos-frontend
data:
  config.json: |
    {
      "API_BASE_URL": "https://api.mos-hack.ru",
      "TEMPLATES_LIST_URL": "/api/templates",
      "TEMPLATES_CREATE_URL": "/api/templates"
    }
  auth-config.json: |
    {
      "KEYCLOAK_URL": "https://auth.mos-hack.ru/",
      "REALM": "hackathon",
      "CLIENT_ID": "hackathon-cli"
    }

Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mos-deployment
  namespace: mos-frontend
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mos-frontend
  template:
    metadata:
      labels:
        app: mos-frontend
    spec:
      containers:
        - name: mos-frontend
          image: ghcr.io/dan9191/react-hackathon-demo:sha-11d328686b007310942d98d46fda2e334d8f5acc
          ports:
            - containerPort: 80
          volumeMounts:
            - name: config-volume
              mountPath: /usr/share/nginx/html/config.json
              subPath: config.json
            - name: config-volume
              mountPath: /usr/share/nginx/html/auth-config.json
              subPath: auth-config.json
          resources:
            requests:
              memory: "64Mi"
              cpu: "100m"
            limits:
              memory: "128Mi"
              cpu: "200m"
      volumes:
        - name: config-volume
          configMap:
            name: mos-config

Ingress

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: mos-ingress
  namespace: mos-frontend
  annotations:
    nginx.ingress.kubernetes.io/ssl-redirect: "true"
    nginx.ingress.kubernetes.io/force-ssl-redirect: "true"
spec:
  ingressClassName: nginx
  tls:
    - hosts:
        - mos-hack.ru
      secretName: mos-frontend-tls
  rules:
    - host: mos-hack.ru
      http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: mos-service
                port:
                  number: 80

Kustomization

apiVersion: kustomize.config.k8s.io/v1beta1
kind: Kustomization
namespace: mos-frontend
resources:
  - deployment.yaml
  - service.yaml
  - ingress.yaml
  - configmap.yaml

Service

apiVersion: v1
kind: Service
metadata:
  name: mos-service
  namespace: mos-frontend
spec:
  selector:
    app: mos-frontend
  ports:
    - port: 80
      targetPort: 80
  type: ClusterIP

Описание

Сервис, которые обеспечивают полный цикл заказа и строительства объектов индивидуального жилищного строительства

Репозиторий

https://github.com/Dan9191/mos

Образ

Последний образ доступен на странице https://github.com/Dan9191/mos/pkgs/container/mos

Swagger

Доступен по

https://api.mos-hack.ru/api/swagger-ui/index.html

Стэк

Требуется Java 21 и Gradle.

Сборка

./gradlew clean build

Запуск

./gradlew bootRun

Конфигурация

Настройки в src/main/resources/application.yaml:

Ресурсы kubernetes

Argo cd

apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: mos-backend
  namespace: argocd
spec:
  project: default
  source:
    repoURL: *********
    targetRevision: main
    path: apps/mos/backend/
  destination:
    server: https://kubernetes.default.svc
    namespace: mos-backend
  syncPolicy:
    automated:
      prune: true
      selfHeal: true
    syncOptions:
      - CreateNamespace=true

Ingres

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: mos-backend
  namespace: mos-backend
  annotations:
    nginx.ingress.kubernetes.io/ssl-redirect: "true"
    nginx.ingress.kubernetes.io/force-ssl-redirect: "true"
spec:
  ingressClassName: nginx
  tls:
    - hosts:
        - api.mos-hack.ru
      secretName: mos-backend-tls
  rules:
    - host: api.mos-hack.ru
      http:
        paths:
          - path: /api
            pathType: Prefix
            backend:
              service:
                name: mos-backend
                port:
                  number: 8091

Kustomization

apiVersion: kustomize.config.k8s.io/v1beta1
kind: Kustomization
namespace: mos-backend
resources:
  - mos-configmap.yaml
  - mos-deployment.yaml
  - mos-service.yaml
  - secret.yaml
  - ingress.yaml
  - servicemonitor.yaml

ConfigMap

apiVersion: v1
kind: ConfigMap
metadata:
  name: mos-backend-config
  namespace: mos-backend
data:
  SERVER_PORT: "8091"
  SPRING_APPLICATION_NAME: "mos-backend"
  DATASOURCE_URL: "jdbc:postgresql://postgres.postgres.svc.cluster.local:5432/postgres?currentSchema=mos"
  KEYCLOAK: "https://auth.mos-hack.ru/realms/hackathon"
  UPLOAD_BASE_URL: "https://api.mos-hack.ru/api/files"
  KEYCLOAK_URL: "https://auth.mos-hack.ru"
  KEYCLOAK_REALM: "hackathon"
  KEYCLOAK_ADMIN_CLIENT: "hackathon-backend"

Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mos-backend
  namespace: mos-backend
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mos-backend
  template:
    metadata:
      labels:
        app: mos-backend
      annotations:
        prometheus.io/scrape: "true"
        prometheus.io/port: "8091"
        prometheus.io/path: "/actuator/prometheus"
    spec:
      containers:
        - name: mos-backend
          image: ghcr.io/dan9191/mos:sha-92cd99c3ccf671ac1d2a9134a3b588678864110c
          ports:
            - containerPort: 8091
          envFrom:
            - configMapRef:
                name: mos-backend-config
            - secretRef:
                name: mos-backend-db-secret
          env:
            - name: DATASOURCE_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: mos-backend-db-secret
                  key: DATASOURCE_PASSWORD
            - name: DATASOURCE_NAME
              valueFrom:
                secretKeyRef:
                  name: mos-backend-db-secret
                  key: DATASOURCE_NAME
            - name: KEYCLOAK_ADMIN_SECRET
              valueFrom:
                secretKeyRef:
                  name: mos-backend-db-secret
                  key: KEYCLOAK_ADMIN_SECRET
          resources:
            requests:
              cpu: "500m"
              memory: "500Mi"
            limits:
              cpu: "1"
              memory: "500Mi"

Service

apiVersion: v1
kind: Service
metadata:
  name: mos-backend
  namespace: mos-backend
  labels:
    prometheus.io/scrape: "true"
    prometheus.io/port: "8091"
spec:
  type: ClusterIP
  selector:
    app: mos-backend
  ports:
    - name: http
      port: 8091
      targetPort: 8091

Secret

apiVersion: v1
kind: Secret
metadata:
  name: mos-backend-db-secret
  namespace: mos-backend
type: Opaque
stringData:
  DATASOURCE_NAME: "********"
  DATASOURCE_PASSWORD: "********"
  KEYCLOAK_ADMIN_SECRET: "********"

ServiceMonitor

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: mos-backend-sm
  namespace: observability
  labels:
    release: prometheus
spec:
  selector:
    matchLabels:
      app: mos-backend
  endpoints:
    - port: http
      path: /actuator/prometheus
      interval: 30s
      scrapeTimeout: 5s
      honorLabels: true
  namespaceSelector:
    matchNames:
      - mos-backend
